Macchine GESTER per EN388 2016: Guanti di protezione contro i rischi meccanici

Panoramica EN 388: 2016

EN 388 è una delle norme europee più comuni per testare i guanti protettivi contro i rischi meccanici nelle applicazioni industriali generali.

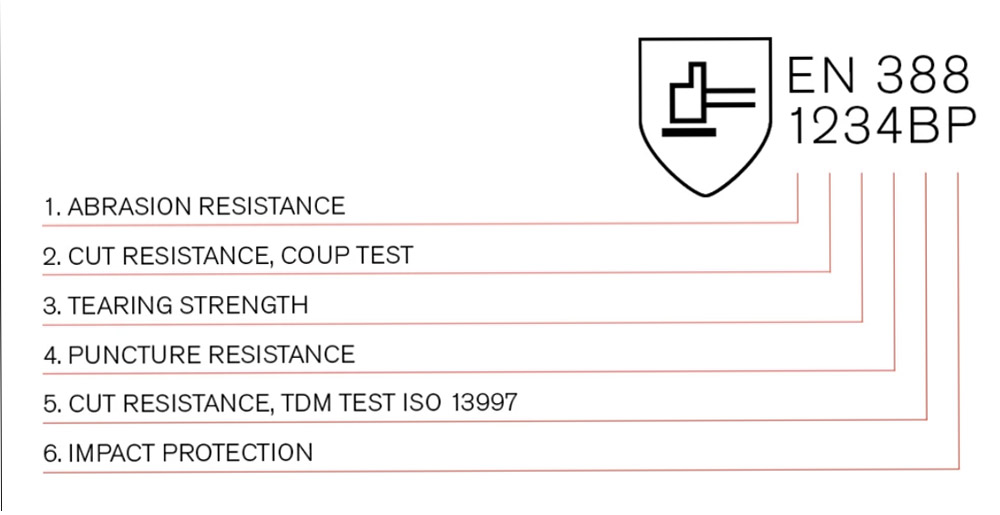

La norma EN 388 comprende quattro test prestazionali: resistenza all'abrasione, resistenza al taglio della lama, resistenza allo strappo e resistenza alla perforazione.

Le prestazioni del guanto sono classificate in base a quattro o cinque livelli di prestazione. L'utente finale può quindi scegliere un guanto con un profilo di livello di prestazione adatto a una specifica attività lavorativa. Ad esempio, un guanto potrebbe avere un livello di prestazione 4 per l'abrasione ma un livello 1 per la lacerazione (negli standard europei, maggiore è il numero, maggiore è la protezione).

Test per EN 388: 2016

Campionamento e condizionamento

Attrezzature GESTER: Camera di prova di temperatura e umidità programmabile GT-C52
Capacità: 80L o 150L (scegliere una)
Intervallo di umidità: 20%~98%
Intervallo di temperatura: -20~150°C
Alimentazione: 1∮ AC 220V 50/60HZ
Accessori standard: Video operativo, Certificato di qualità, Manuale operativo in inglese.


Abrasione
I campioni vengono tagliati dal palmo di un guanto e strofinati contro una carta abrasiva utilizzando una macchina abrasiva tipo "Martindale". Viene misurato il numero di cicli necessari affinché i campioni forino. Il livello di protezione è espresso in gradi da 1 a 4 e dipende dal numero di giri necessari prima che si fori un foro nel materiale. Maggiore è il numero, maggiore è la resistenza all'abrasione.

Tester di abrasione Martindale GT-KC13B Conforme alla norma EN388.
Posizione di prova: 4
Modalità di controllo: controllo PLC e display touchscreen
Accessori standard: Peso e supporto per abrasione (1 set), Peso e supporto per pilling (1 set), Tessuto abrasivo standard (2 pezzi/testa), Schiuma di supporto standard da 38 mm (60 pezzi), Dischi in feltro intrecciato standard da 140 mm (2 pezzi/testa), Dischi in feltro intrecciato standard da 90 mm (2 pezzi/testa), Fotografie (una copia), Modello di taglio campione (D 38/90/140 mm, 1 pezzo ciascuno), Peso di pressatura (1 pezzo), Caricatore per campioni a forma di ciotola (1 pezzo), Sfera d'acciaio (3 pezzi), Cavo di alimentazione (1 pezzo), Manuale in inglese, Certificato di qualità.


Taglio della lama
Si prelevano campioni dal palmo di un guanto e si registra il numero di cicli necessari per tagliare l'intero spessore del campione di prova mediante una lama circolare rotante. L'affilatura della lama varia e viene valutata utilizzando la macchina per prove di taglio per tagliare un tessuto di riferimento standard. La resistenza al taglio del guanto si basa su un indice relativo che confronta il numero di cicli necessari per tagliare il guanto rispetto al tessuto standard. La norma EN 388 definisce cinque livelli di prestazione, che vanno dal livello 1 = Indice di taglio > 1,2 al livello 5 = Indice di taglio > 20.

GT-KC29 Tester di taglio per tomaie di guanti e scarpe di sicurezza
Corsa: 50 mm
Carico: 50±0,5 N
Portacampioni: 2 set
Lama circolare: Diametro 45±0,5 mm, Spessore 0,3 mm, Angolo di taglio 30°~35°
Velocità di taglio massima: velocità lineare 10 cm/s
Contatore: display LCD, 0-99.999.999
Alimentazione: AC220V 50/60HZ
Norme: EN 388 sezione 6.2, ISO 20344 sezione 6.14, GB/T 20991 sezione 6.14, AQ 6102 sezione 4.3.2, AS/NZS 2210.2 sezione 6.14
Accessori standard: Portacampioni (2 set), Lama circolare (1 pz), Foglio di alluminio (1 rotolo), Carta da filtro (1 pz), Cavo di alimentazione (1 pz).

Lacrima
Campioni di tipo "gamba di pantalone" vengono prelevati dal palmo di un guanto e lacerati utilizzando una macchina per prove di trazione standard. La norma EN 388 definisce quattro livelli di prestazione, che vanno dal livello 1 = resistenza allo strappo > 10 N al livello 4 = resistenza allo strappo > 75 N.

GT-K01 Tester universale per forature e strappi Test lui
(Modello a doppia colonna, controllo computerizzato)
Capacità massima: 5KN
Cella di carico: il marchio USA
Velocità di prova: 0,001-1000 mm/min
Display: modalità di visualizzazione del computer
Risoluzione della forza: 1/100.000
Precisione della forza: ≤+/-0,5%
Risoluzione della corsa: 0,001 mm
Risoluzione estensimetro: 0,001 mm
Norme: EN 388
Accessorio standard: impugnature di trazione per piani GT-KE22 (1 set), software operativo in inglese (1 pz), cavo di collegamento al PC (1 pz), estensimetro (1 set), cavo di alimentazione (1 pz).

Puntura
I campioni vengono prelevati dal palmo di un guanto e viene misurata la forza necessaria per penetrare il campione con uno stilo definito utilizzando un misuratore di compressione e perforazione per calzature di sicurezza. La norma EN 388 definisce quattro livelli di prestazione, che vanno dal livello 1 = forza di perforazione > 20 N al livello 4 = forza di perforazione > 150 N.

Attrezzature GESTER: GT-KB12A Tester di compressione e foratura per calzature di sicurezza
Capacità massima: 30KN
Risoluzione della forza: 1/10000
Precisione della forza: ≤+/-0,2%FS
Gamma di corsa: 0-300 mm
Risoluzione della corsa: 0,01 mm
Carico di compressione: 15KN o 10KN
Chiodo di prova: Ø4,5 mm
Velocità di compressione: 5±2 mm/min
Alimentazione: 1∮ AC 220V 50/60HZ
Norme: EN 388 sezione 6.4
Accessorio standard: Piastra (1 pz.), Chiodo di prova (1 pz.), Software operativo, Cavo di alimentazione (1 pz.), Morsetto inferiore EN 388 per tester di foratura (dimensione interna 20 mm).

Protezione dagli impatti
A parte le dita, ogni area per la quale si dichiara la protezione dagli urti deve essere testata per l'attenuazione dell'impatto misurando la forza massima trasmessa. Per soddisfare i requisiti, questa forza deve essere inferiore a un valore definito.

Applicazione della norma EN 388:2016

La norma EN 388 specifica i requisiti e i metodi di prova per i guanti di protezione contro i rischi meccanici. La norma copre tutti i tipi di guanti di protezione contro i rischi meccanici. I settori di applicazione tipici includono:
