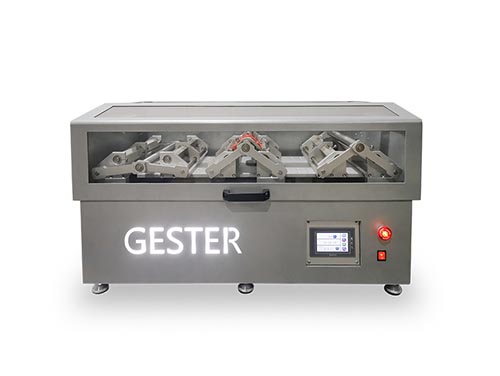

Tester di flessione della suola Viene utilizzato per misurare la resistenza alla flessione delle suole delle scarpe sottoposte a movimento continuo. Prima della prova, vengono praticati diversi fori nella posizione di massima flessione e il provino viene montato tra due dispositivi: un morsetto fisso e un attuatore mobile. Il provino si piega con il movimento della macchina. Dopo un certo numero di cicli di prova, il provino viene rimosso e viene verificata la differenza nella lunghezza di taglio.

Fasi del test

• Preparazione dei campioni: selezionare i soli campioni che soddisfano i requisiti standard e tagliare i campioni secondo le dimensioni specificate nella norma ISO 17707. Sono richiesti almeno 3 campioni per prova.

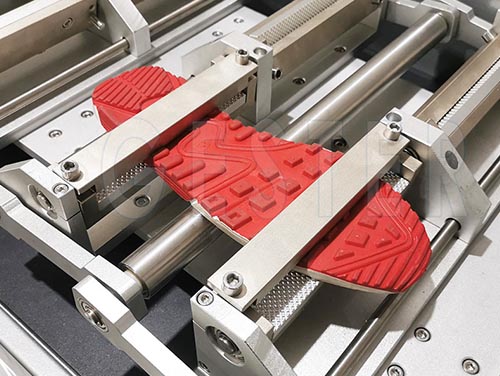

• Fissaggio del campione: Fissare il campione di suola sulla macchina di prova per assicurarsi che sia piatto, verticale e stabile. In corrispondenza della linea di massima sollecitazione di flessione del disegno antiscivolo della suola, utilizzare un coltello da intaglio per praticare tre piccole aperture.

• Impostazione dei parametri: regolare i parametri di prova quali angolo di piegatura, frequenza e tempi di prova del Tester di resistenza alla flessione della suola della scarpa .

• Avvio del test: avviare la macchina di flessione Bennewart ed eseguire diverse prove di flessione. Durante la prova, osservare attentamente il grado di deformazione e le crepe sulla suola.

• Valutazione dei risultati: Al termine del test, utilizzare una lente d'ingrandimento per verificare il grado di resistenza all'allungamento della suola, misurare la lunghezza finale del taglio sulla superficie del campione e confrontarla con la lunghezza del taglio iniziale. In base ai requisiti standard o alle specifiche di prodotto, i risultati del test vengono valutati per valutare se la durata e le prestazioni di flessione della suola soddisfano i requisiti.

• Registrazione dei dati: registrare i risultati dei test, inclusi i parametri dei test, i risultati dei test, le informazioni sul campione, ecc., per la documentazione del controllo qualità.

• Angolo di piegatura: 90±2, ma può anche essere regolato in base ai requisiti del test.

• Diametro del mandrino: 30 mm, utilizzato per supportare il campione unico per la piegatura.

• Velocità di piegatura: solitamente tra 125-150 cpm, ma può essere regolata in base allo standard di prova o alla richiesta.

• Larghezza del fissaggio: per garantire un fissaggio stabile del campione della suola durante la prova, la larghezza è solitamente progettata in base alla dimensione della suola.

• Struttura: il singolo tester di flessione solitamente comprende un attuatore elettromeccanico, un sistema di controllo PLC, una cella di carico e un gruppo di serraggio del campione.
