Qual è lo scopo di una camera per prove di shock termico?

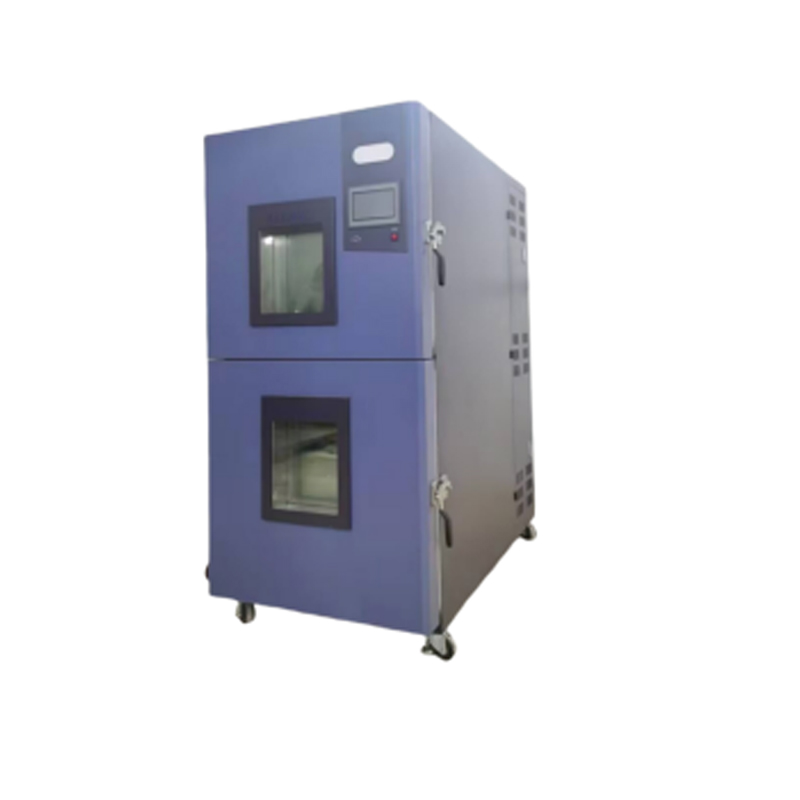

Una camera per prove di shock termico, nota anche come camera per shock termico, è un dispositivo specializzato utilizzato per testare la durabilità e l'affidabilità di materiali e prodotti in condizioni di temperatura estreme. Questo articolo esplora le diverse applicazioni della camera per prove di shock termico, in particolare il modello GT-F56, e la sua importanza nei moderni test industriali.
Comprensione della camera di prova dello shock termico
Una camera per prove di shock termico è in grado di simulare rapide variazioni di temperatura ed è ampiamente utilizzata per testare vari materiali e prodotti. Il dispositivo può passare rapidamente da temperature estremamente alte a estremamente basse, o viceversa, per valutare le variazioni fisiche e chimiche nei materiali. Questi test sono fondamentali per comprendere il comportamento dei materiali durante l'espansione e la contrazione termica, nonché per prevederne le prestazioni in applicazioni reali.
Principio di funzionamento della camera di shock termico
IL
camera per prove di shock termico
Raggiunge rapide variazioni di temperatura attraverso le sue zone interne ad alta e bassa temperatura. I campioni di prova si alternano rapidamente tra queste zone, simulando un ambiente con fluttuazioni di temperatura estreme attraverso molteplici cicli. La camera per test di shock termico è dotata di sistemi avanzati di controllo della temperatura e di sistemi di riscaldamento e raffreddamento a risposta rapida per garantire transizioni di temperatura precise e stabili.
Componenti chiave della camera di shock termico
1. Involucro di conservazione del calore:
-
Materiale della parete esterna: lamiera di acciaio laminata a freddo con vernice a forno.
-
Materiale della parete interna: piastra in acciaio inossidabile SUS304.
-
Materiale che conserva il calore corporeo: schiuma di poliuretano rigida e fibra di vetro.
-
Materiale di conservazione del calore della porta: fibra di vetro.
-
Canale di condizionamento dell'aria: ventola, riscaldatore, evaporatore, porta dell'aria e sensore di temperatura.
2. Configurazione standard del corpo della camera: un foro di perforazione sulla superficie sinistra, foro rotondo da φ50 mm.
3. Capacità di carico del cestello della camera per la prova di shock termico: due cestelli per campioni, ciascuno con una capacità di carico di 5 kg (distribuzione uniforme).
4. Piedino e ruota di regolazione: quattro piedini di regolazione per il supporto e quattro ruote di regolazione per la mobilità.
5. Porta della macchina per la prova di shock termico: porta singola, cerniera a sinistra, maniglia a destra.
6. Ventilatore di circolazione:
-
Esposizione ad alta temperatura/temperatura ambiente: 3φ, 400W, centrifugo.
-
Esposizione a bassa temperatura: 3φ, 400W, centrifuga.
-
Pannello di controllo: schermo di visualizzazione del controller, indicatore di guasto, contaore, interfaccia R232, dispositivo di impostazione della protezione da sovratemperatura e interruttore di alimentazione principale.
7. Sala macchine per prove di shock termico: unità di refrigerazione, dispositivo di drenaggio, ventola di scarico.
8. Armadio di controllo della distribuzione dell'alimentazione: interruttore differenziale principale, controller, scheda di distribuzione dell'alimentazione, ventola di raffreddamento, motore della ventola di ricircolo ad alta e bassa temperatura.
9. Riscaldatore: riscaldatore a striscia in lega di nichel-cromo.
10. Modalità di controllo del riscaldatore: larghezza di impulso periodica senza contatto, SSR (relè a stato solido).
11. Linea di alimentazione e foro di scarico: situati nella parte posteriore della camera.
Principali applicazioni delle camere per prove di shock termico
1. Materiali metallici
Le variazioni di temperatura sono un problema comune nella produzione e nell'utilizzo di materiali metallici. Le camere per prove di shock termico aiutano i produttori a valutare le prestazioni dei metalli a temperature estreme, garantendone l'affidabilità in diverse condizioni ambientali. Ad esempio, i componenti metallici utilizzati nei settori aerospaziale e automobilistico devono mantenere l'integrità strutturale in condizioni di temperatura estreme. Attraverso le prove di shock termico, i produttori possono verificare la resistenza alla fatica e la stabilità termica dei materiali metallici, prevenendo cricche e fratture causate da dilatazione termica e stress.
2. Plastica e gomma
I materiali plastici e in gomma presentano caratteristiche diverse a diverse temperature. I test di shock termico consentono ai produttori di comprendere come questi materiali reagiscono a rapidi sbalzi di temperatura, con il risultato di formulazioni migliorate e di una maggiore durata e prestazioni. Questo è particolarmente importante in settori come l'elettronica, gli elettrodomestici e i dispositivi medici. I test di shock termico aiutano anche a valutare le prestazioni di invecchiamento termico di plastiche e gomma, garantendone la stabilità e la sicurezza durante un uso prolungato.
3. Componenti elettronici
Durante il funzionamento, i componenti elettronici subiscono variazioni di temperatura che possono influire sulle loro prestazioni e sulla loro durata.
Camere per prove di shock termico
simulare queste variazioni di temperatura, aiutando gli ingegneri a identificare potenziali punti di guasto, ottimizzare i progetti e migliorare l'affidabilità e la stabilità del prodotto. Ad esempio, i dispositivi a semiconduttore e i circuiti stampati (PCB) vengono generalmente testati per verificarne le prestazioni in presenza di variazioni di temperatura. I test di shock termico possono verificare la qualità della saldatura e le prestazioni elettriche dei componenti elettronici, riducendo i guasti elettrici e i cortocircuiti causati dalle variazioni di temperatura.
4. Materiali compositi
I materiali compositi sono ampiamente utilizzati nei settori aerospaziale, automobilistico ed edile. Questi materiali sono solitamente composti da diverse tipologie di materiali, il che rende complesso il loro comportamento in caso di variazioni di temperatura. Le camere per prove di shock termico aiutano gli ingegneri a comprendere parametri come il coefficiente di dilatazione termica e la resistenza dell'adesione interstrato dei materiali compositi, ottimizzandone la progettazione e l'applicazione. Le prestazioni nei test di shock termico possono aiutare i ricercatori a migliorare la progettazione strutturale dei materiali compositi, migliorandone le prestazioni e l'affidabilità in ambienti estremi.
Usi vietati delle camere per prove di shock termico
Nonostante le loro potenti funzioni, esistono alcuni usi proibiti delle camere per prove di shock termico per garantire la sicurezza delle apparecchiature e degli operatori:
-
Non testare o conservare sostanze infiammabili, esplosive o volatili.
-
Non testare o conservare sostanze corrosive.
-
Non testare o conservare campioni biologici.
-
Non testare o conservare fonti di forti radiazioni elettromagnetiche.
L'importanza dei test di shock termico
I test di shock termico sono fondamentali per lo sviluppo dei prodotti e il controllo qualità. Simulando sbalzi di temperatura estremi, è possibile identificare in anticipo potenziali problemi nei materiali e nei prodotti, prevenendo rischi per la sicurezza e perdite economiche causate da guasti dei materiali. Ad esempio, nell'industria automobilistica, i test di shock termico garantiscono l'affidabilità dei componenti del motore in ambienti ad alta e bassa temperatura, migliorando le prestazioni e la sicurezza dei veicoli. Nell'industria elettronica, i test di shock termico verificano l'affidabilità dei prodotti elettronici in presenza di fluttuazioni di temperatura, prevenendo il degrado delle prestazioni e i guasti causati dallo stress termico.
Inoltre, i test di shock termico sono ampiamente utilizzati nei dispositivi medici, nel settore aerospaziale e nei materiali da costruzione. Garantire un funzionamento stabile in ambienti estremi attraverso i test di shock termico garantisce sicurezza e prestazioni in questi settori critici. Ad esempio, le apparecchiature aerospaziali e i dispositivi medici possono subire sbalzi di temperatura estremi durante l'uso. I test di shock termico possono simulare queste condizioni, verificandone l'affidabilità e la sicurezza in applicazioni reali.
In sintesi,
camere per prove di shock termico
Sono indispensabili nei moderni test industriali. Aiutano ingegneri e produttori a comprendere le prestazioni di materiali e prodotti in condizioni di temperatura estreme, garantendone l'affidabilità e la sicurezza in diversi ambienti. La corretta applicazione dei test di shock termico può migliorare la qualità del prodotto, accrescere la competitività sul mercato e apportare un maggiore valore commerciale alle imprese. Con il continuo progresso tecnologico e l'espansione dei campi di applicazione, le camere per test di shock termico continueranno a svolgere un ruolo importante nel guidare l'innovazione e lo sviluppo in diversi settori industriali.
