Modello

GT-N23

Velocità di lavoro

4,5 giri/min , errore ＜0,5 giri/min

Risoluzione della visualizzazione della temperatura

1℃

Precisione della misurazione della temperatura

0,5 grado ± 1 parola

Intervallo di temperatura regolabile

temperatura ambiente ~200℃

Campo di regolazione della pressione di esercizio

(49~180)N, la pressione di esercizio deve essere coerente con la pressione di esercizio effettiva del rullo scanalato, l'errore non deve superare ±10%

Temperatura di lavoro standard

175 ℃, l'errore effettivo non deve superare 8 ℃ a 177 ℃

Temperatura di sicurezza

Dopo un tempo di lavoro ≥ 2 ore, la temperatura del guscio non deve superare i 50°C

Meccanismo di riscaldamento

la resistenza di isolamento della piastra riscaldante deve essere ＞5 m Ω

Monitoraggio in tempo reale

Con finestra di monitoraggio (155×338 mm), può essere aperta in qualsiasi momento per monitorare lo stato di funzionamento in tempo reale

Temperatura ambiente

20±10℃; nessuna vibrazione, senza gas infiammabili e corrosivi

Tipo di dente standard

Un tipo di dente

Diametro esterno del rullo scanalato

228,5±0,5 mm

Spessore del rullo scanalato

16±1 mm

Numero di denti

84 pezzi

Raggio dell'arco della cresta del filo

R l.5 ± 0,1mm

Raggio dell'arco della valle del dente

R 2,0 ± 0,1 mm

Altezza del dente intero

4,75 ± 0,05 mm

Ambiente di alimentazione

l'intervallo di fluttuazione della tensione di alimentazione non deve superare il 10% della tensione nominale

Il piano di lavoro è stabile e piatto senza vibrazioni. Angolo

90 gradi

Tensione della molla

100N

Dimensione (L×W×H)

≈ 5 40 mm×3 90 mm× 55 0 mm

Energia

CA 220 V, 50 Hz

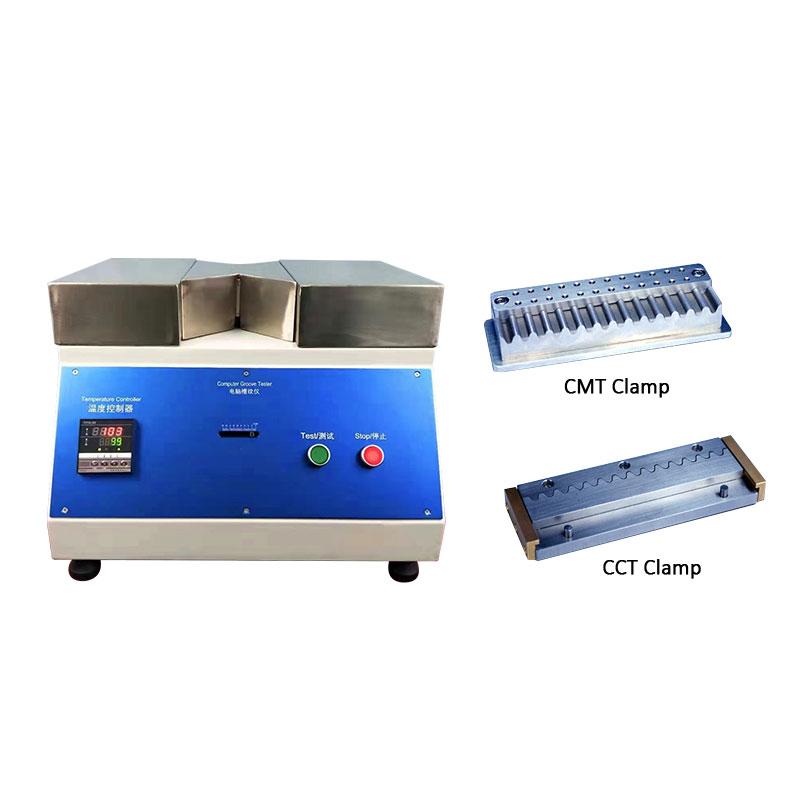

Morsetto CMT

profondità della filettatura

4,75±0,05 mm

Raggio del dente inferiore

2,4±0,1 mm

Picco dei denti

8,5±0,05 mm

Misurare

70±0,1 mm×40±0,1 mm

Morsetto CCT

Lunghezza del dente

> 19 mm

Numero di denti

16 pezzi

Altezza del dente

2,4±0,1 mm

Misurare

152±0,1 mm×62±0,1 mm
