Marca:
GESTEROggetto numero.:
GT-N48Ordine (MOQ):
1Tempi di consegna：
15-30 daysDettagli del prodotto

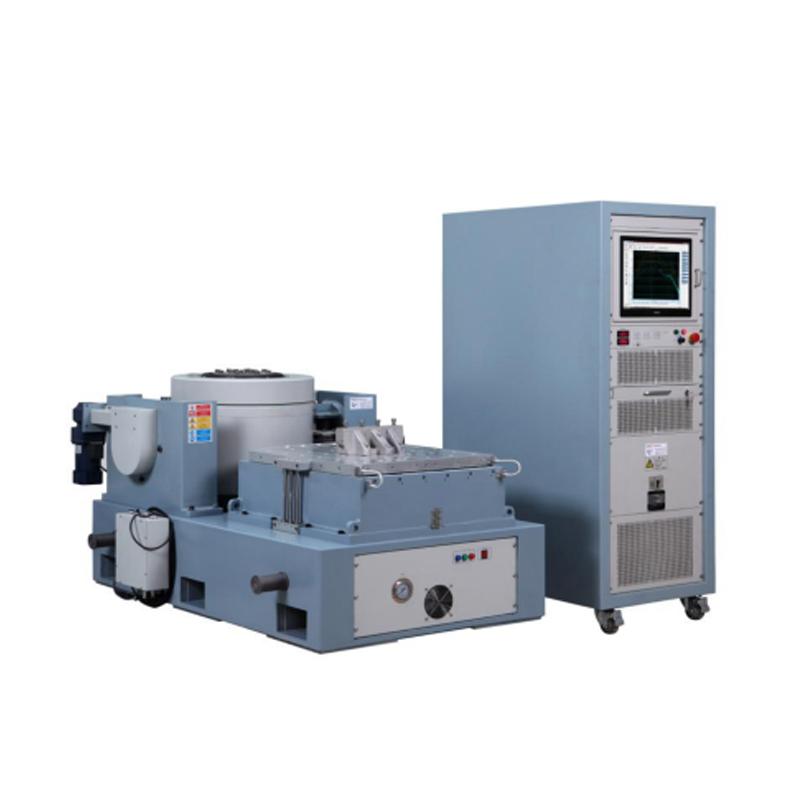

Tester di vibrazioni casuali elettromagnetiche GT-N48
Applicazione:
I test di vibrazione consistono nell'applicare un'eccitazione o uno shock a un componente o dispositivo per osservarne la risposta in condizioni ambientali reali. I test di vibrazione sono utilizzati in una gamma estremamente ampia di prodotti industriali, dai circuiti stampati agli aeromobili, dalle navi militari ai razzi, dai missili alle automobili e agli elettrodomestici.
|
A03S15 Specifiche del generatore di vibrazioni elettrodinamiche |
|
|
Forza sinusoidale massima |
300 Kg.f picco |
|
Massima forza casuale |
300 Kg.f r.ms |
|
Forza d'urto massima |
600 Kg.f picco |
|
Gamma di frequenza |
1 ～ 4000 Hz |
|
Dislocamento massimo |
40mm pp |
|
velocità massima |
2 m/s |
|
Accelerazione massima (a vuoto) |
100G (980 m/s²) |
|
Carico utile massimo |
120 kg |
|
Frequenza di isolamento |
2,5 Hz |
|
Diametro dell'armatura |
Ф150 mm |
|
Massa dell'armatura |
3 kg |
|
Fili da tavolo |
13×M8 |
|
Perdita magnetica |
＜ 10 gauss |
|
Dimensioni |
7 80 mm×5 70 mm×6 7 0 mm |
|
Peso |
Di 460K GS |
|
Amplificatore di potenza a commutazione digitale SA03K |
|
|
Potenza di uscita |
3 kVA |
|
Tensione di uscita |
120V |
|
Corrente di uscita |
30A |
|
Dimensioni |
910 mm× 610 mm×1 150 mm |
|
Peso |
330 KG S |
|
Sistema di protezione servoassistita |
|
|
Funzioni |
Temperatura, pressione dell'aria, sovraspostamento, sovratensione, sovracorrente, sottotensione in ingresso, guasto esterno, alimentazione di controllo, guasto logico, perdita di fase , ecc. |
|
Regolatore di vibrazioni digitale VCS-2 |
|
|
Hardware |
2 canali di ingresso, 1 canale di uscita Funzionalità: Onda sinusoidale, casuale, shock classico |
|
PC di controllo |
PC industriale di marca con monitor LCD (tastiera/mouse ottico inclusi) |
|
Software |
Interfaccia cinese/inglese, analisi nel dominio tempo/frequenza, sorgente del segnale, analisi sinusoidale, generazione automatica di report in formato WORD |
|
O sistema operativo |
Windows 10 |
|
Accelerometro LTE |
Gamma di frequenza : 1—7000Hz Sensibilità : 30 pezzi/g Intervallo di temperatura : -40 - 160℃ |
|
Piattaforma di estensione verticale VT40 |
|
|
Materiale |
Lega di alluminio/magnesio |
|
Dimensioni del tavolo |
4 00 mm× 4 00 mm |
|
Filettature di montaggio |
Inserti in acciaio inox M8 |
|
Frequenza massima |
2000 Hz |
|
Peso |
14 KG S |
|
Tavolo di scorrimento idrostatico H40 |
|
|
Materiale |
Lega di alluminio/magnesio |
|
Dimensioni del tavolo |
400 mm × 400 mm |
|
Filettature di montaggio |
Inserti in acciaio inox M8 |
|
Frequenza massima |
2000 Hz |
|
Peso |
25 kg |
|
Ventilatore di raffreddamento B751D (con silenziatore) |
|
|
Energia |
0,75 kW |
|
Flusso d'aria |
11 m³/min |
|
Dimensioni |
500*630*850mm |
|
Peso |
45 kg S |
|
Requisiti elettrici: |
|
|
Alimentazione elettrica |
Trifase 380V/50Hz, 7kVA |
|
Resistenza al suolo |
≤4Ω |
Descrizione della configurazione e accessori
|
Corpo Shaker |
Generatore di eccitazione elettromagnetica A03S15 |
1 Unità |
|
Ventilatore di raffreddamento B751D (con silenziatore) |
1 Unità |
|
|
Piattaforma di estensione verticale VT40 400 mm × 400 mm |
1 Unità |
|
|
Olio orizzontale H40 - Tavolo per diapositive 400 mm*400 mm |
1 Impostato |
|
|
Amplificatore di potenza a commutazione digitale |
Amplificatore di potenza a commutazione digitale SA03K |
1 unità |
|
Sistema di protezione servoassistita |
1 set |
|
|
Alimentatore di eccitazione |
1 set |
|
|
Regolatore di vibrazione digitale
|
Unità centrale di controllo digitale delle vibrazioni |
|
|
Accelerometro di sistema |
||
|
PC di controllo |
1 set |
|
|
Disco di installazione del software di controllo |
1 set |
|
|
Accessori standard |
Cavi di prolunga e condotti dell'aria |
1 set |
|
utensili speciali ausiliari |
1 set |
|
|
Dispositivo vibrante per presse/strisce |
1 set |
|
|
Molla pneumatica antivibrazione |
4 pezzi |
