Luggage Vibration Impact Testing Machine

Macchina per prove di impatto sulle vibrazioni dei bagagli GT-LC02

Attrezzature per test su bagagli e valigie Produttori Fornitori

Marca:
GESTER
Oggetto numero.:
GT-LC02
Ordine (MOQ):
1

Informarsi ora

Dettagli del prodotto

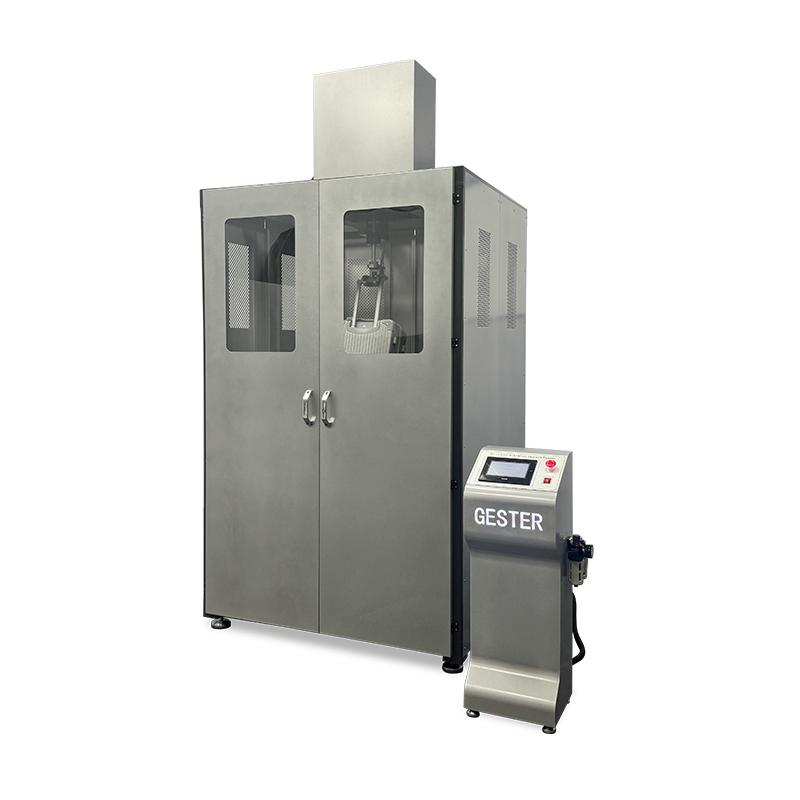

Macchina per prove di impatto sulle vibrazioni dei bagagli GT-LC02

Introduzione al prodotto

Applicazione

Lo scopo è testare la resistenza all'impatto oscillatorio della maniglia, delle linee di cucitura e dell'intera struttura dei bagagli. Adatto a vari tipi di borse e custodie.

Caratteristiche

GESTER sviluppa il proprio sistema di controllo con funzioni di impostazione e conteggio dei tempi. Sul pannello di controllo del test sono disponibili funzioni di avvio, arresto, pausa, conteggio e cancellazione. Può contare da 0 a 999.999 volte. La macchina si ferma automaticamente quando vengono raggiunti i tempi di impostazione o quando la cinghia dello zaino viene danneggiata. Il sistema di controllo controlla i cilindri che vanno su e giù. Quando si raggiunge l'estremità inferiore, il sistema di controllo induce il rilascio degli elettromagneti vicino alla parte inferiore dell'interruttore. Effettuando un impatto libero sotto l'azione della gravità, l'impatto sull'estremità della molla è la forza della molla, in oscillazione ripetuta e il cilindro guida l'elettromagnete verso l'estremità inferiore ripetendo le azioni di cui sopra, la velocità dell'impatto è di 20±2 volte al minuto.

Norme

QB/T 2922-2018, QB/T 5083-2018- da settembre, QB/T 1333 - 2018

Specifiche chiave

Modello	GT-LC02
Sistema di controllo	PLC e touch screen (utilizzando il sistema di controllo dell'interfaccia uomo-macchina, facile da usare, funzione di interruzione e risparmio energetico)
Conteggio	0-999 999 volte, il ltester d'urto oscillante per bagaglio si spegnerà automaticamente quando raggiunge il numero di volte impostato, impostando il numero di impatti nell'interfaccia uomo-macchina.
Cilindro di guida	Cilindro con peso da 100 KG, cilindro AINTAC
Morsetto campione	ventosa inferiore, blocco di gomma smorzante superiore, asta di impatto, il peso totale dei morsetti comuni è (8,1+0,2) kg.
Colpo d'impatto	Il dispositivo di impatto può muoversi su e giù e la corsa unidirezionale è (150 Â±5) mm. La corsa viene impostata sulla base del dispositivo d'urto con un carico aggiuntivo di 30 kg.
Peso d'impatto	La corsa viene impostata sulla base del carico aggiuntivo del dispositivo d'urto di 30 kg.
Molla d'impatto	Scostante della molla (17,54Â±0,88) mm, la sezione della molla è rettangolare (8,5 mmÃ4,2 mm) lunghezza (165Â±5) mm, diametro esterno (44,5Â±0,5) mm, diametro interno (28,0 ±0,5) mm, numero effettivo (17 terreno 0,5) giri.
Blocco smorzatore	Entrambe le estremità della molla di smorzamento sono dotate di un blocco di gomma di smorzamento circolare con un diametro esterno di 100Â±5 mm, un'altezza di 30Â±3 mm e un diametro di a foro centrale da 22Â±2 mm. Il materiale principale è il poliuretano termoplastico e la durezza è Shore A 85Â±3. Il foro centrale del blocco di smorzamento inferiore dovrebbe garantire che l'asta di impatto passi liberamente e senza intoppi.
Morsetto per zaino	La qualità del morsetto per cintura dello zaino è (1,35Â±0:05) kg.
Materiali di fissaggio campione	bpelle ovina a strati spaccati con sezione a strati, spessore 1,5 mm~2,0 mm, larghezza (100 Â± 5) mm, morbidezza 1,5 mm~2,5 mm (apertura di prova 25 mm).
Fonte di gas	6KG/CM2
Alimentazione	220 V, 50/60 Hz
Peso	500kg
