Test delle calzature - Metodo di prova per la flessione delle scarpe intere

Tester di flessione delle scarpe applica lo standard SATRA TM92, viene utilizzato per testare la resistenza alla flessione delle scarpe finite o della suola.

Scopo del test:

Viene utilizzato per determinare la resistenza alla flessione o per indicare le crepe della scarpa o della suola attraverso movimenti di flessione alternati.

Macchina di prova:

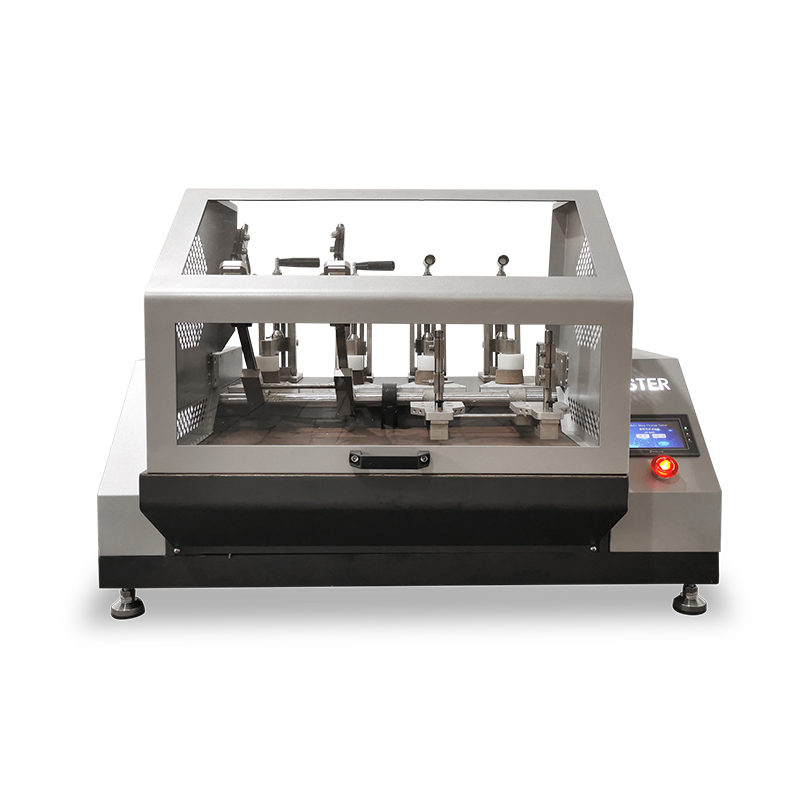

GT-KA01-2 Tester di flessione per scarpe intere

Standard di prova:

SATRA TM92

Apparecchiature e materiali:

a) Ruotare la piastra metallica, a una velocità di 140 cicli al minuto.

b) Due piedi artificiali regolabili in dimensione e posizione

c) Contatore digitale, dotato di funzione di reset e impostabile in base ai cicli di prova richiesti.

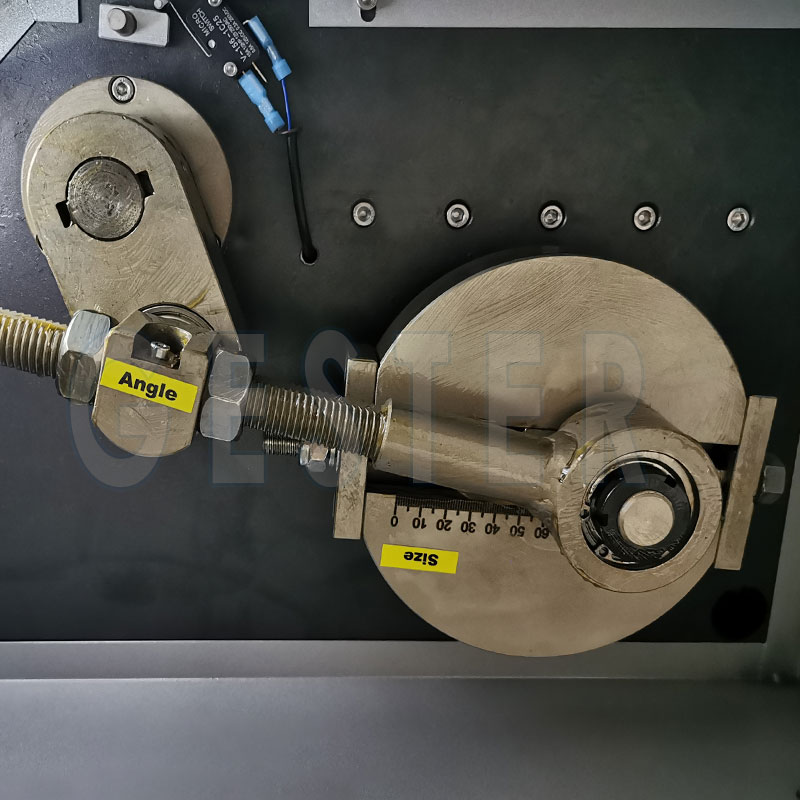

d) Dispositivo di regolazione dell'angolo, può essere regolato su zero (posizione iniziale)

f) Il pannello di controllo può essere utilizzato per controllare lo stato di funzionamento dello strumento e impostare i parametri del contatore, tra cui il pulsante 'START', il pulsante 'STOP', il pulsante manuale, il pulsante di reset e il contatore elettronico preimpostato.

Campione di prova:

• Il campione dovrà essere costituito dalla calzatura completa e completa dopo 48 ore di lavorazione, senza difetti evidenti.
• Una o entrambe le paia di calzature complete.
• Se possibile, conservare le calzature in un ambiente controllato standard di 20±2°C e 65±2%RH per 48 ore.

Condizione di prova:

• Angolo di piegatura: 30°, 45°, 50°, 60°, 90° (regolabile)
• Velocità di prova: 50~150/min
• Temperatura della camera di prova: 23±2℃

Procedura di prova:

1)Regolare l'eccentricità per ottenere l'angolo desiderato.

2) Fissare il campione

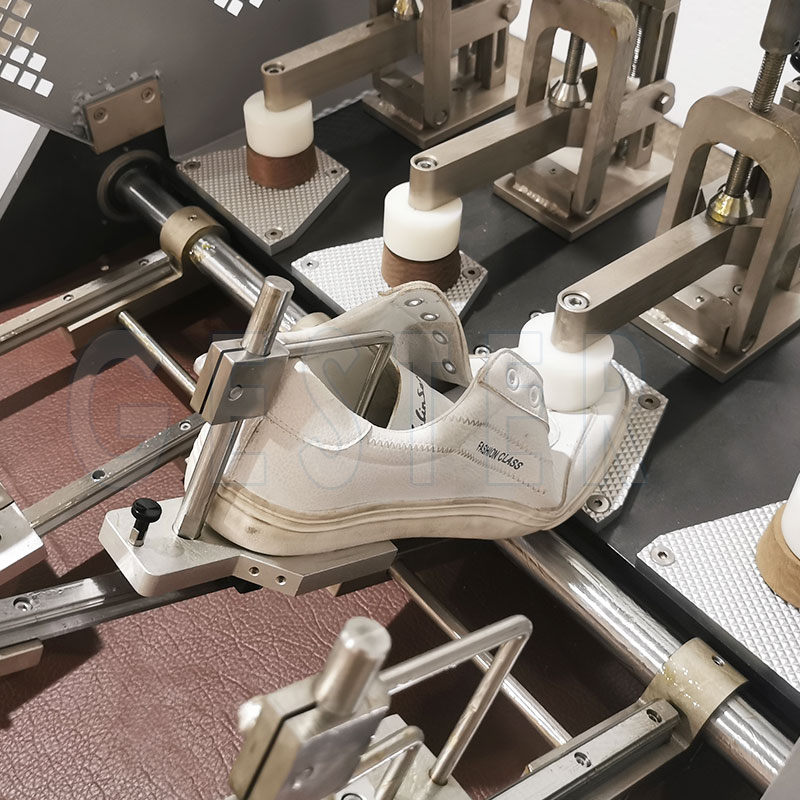

3) Regolare la posizione del morsetto anteriore (blocco di pressione) e fissarlo premendo sulla punta della calzatura

4) Reimpostare il contatore prima del test, preimpostare i cicli di piegatura sul valore specificato e avviare il dispositivo per il test

5)Osservare il cambio dell'intera scarpa dopo aver raggiunto il numero di prove richiesto.

Rapporto di prova:

• In ogni fase di ispezione il rapporto dovrà includere il numero di cicli flessi, i tipi di guasto (se presenti) e una misura quantificata del guasto (se possibile).
• "Unsplit" è qualificato, "split" non è qualificato. La lunghezza della divisione è espressa in millimetri, se presente.
• I risultati dei test per ogni paio di scarpe si basano sull'ispezione visiva. Se una delle due scarpe è spaccata, il paio di scarpe deve essere trattato in base alla spaccatura.
