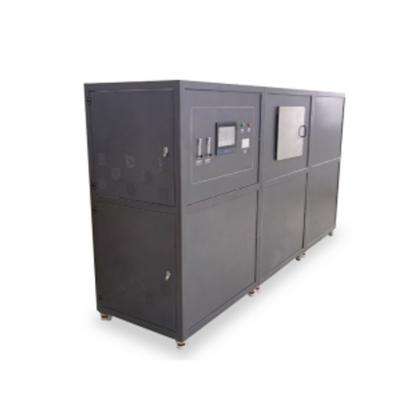

Camera di shock termico GT-F56

Fornitori di camere per shock termico
  • Marca:

    GESTER
  • Oggetto numero.:

    GT-F56
  • Ordine (MOQ):

    1
  • Pagamento:

    T/T, L/C
  • Tempi di consegna:

    25 days
  • Dettagli del prodotto

Camera di shock termico GT-F56


Introduzione al prodotto del tester per shock termico

Applicazione:

Questa apparecchiatura per test di shock termico è vietata per il test o la conservazione di campioni di sostanze infiammabili, esplosive, facilmente volatili, per il test o la conservazione di campioni di sostanze corrosive, per il test o la conservazione di campioni biologici, per il test o la conservazione di campioni di fonti di forti emissioni elettromagnetiche.


Specifiche chiave del tester per shock termico



Intervallo di temperatura dell'area di prova

-40℃~150℃, -60℃~150℃, -65℃~150℃ (opzione)

Intervallo di temperatura elevata: +60℃~150℃

Intervallo di bassa temperatura: -10 ℃ ~ 150 ℃

Verifica delle condizioni dell'ambiente

Temperatura ambiente: +28℃

Umidità relativa: ≤ 85%

Nella condizione senza campione nella camera del campione

Intervallo di temperatura di preriscaldamento

+60℃ +150℃

Tempo di riscaldamento

+60℃→+150℃

≤ 40 minuti

Nota: il tempo di riscaldamento corrisponde alla prestazione in cui

      la camera ad alta temperatura funziona individualmente.

Camera a bassa temperatura

Nota: il tempo di riscaldamento corrisponde alla prestazione in cui

      la camera ad alta temperatura funziona individualmente.

Intervallo di temperatura di preraffreddamento

-55℃ -10℃

Tempo di raffreddamento

+20℃→ -55℃≤ 70min

Nota: il tempo di raffreddamento corrisponde alla prestazione in cui

    la camera a bassa temperatura funziona individualmente.

Metodo di prova

Commutare la porta di ventilazione pneumatica 2 o 3 zone di temperatura.

Intervallo di shock termico

-40℃ +150℃

Fluttuazione della temperatura

±0,5℃

Partenza della temperatura

±2,0 ℃

Tempo di recupero della temperatura

≤ 5 minuti

Condizione di recupero

(Grafico uno)









Campione: circuito integrato confezionato in plastica (distribuito uniformemente)

Sensore: il lato superiore del campione

Esposizione ad alta temperatura: +150℃ 30 minuti

Esposizione alla temperatura ambientale: ---

Esposizione a bassa temperatura: -40 ℃ 30 minuti

Peso del campione: 2,5 kg


Struttura dello shock termico

1. Involucro di conservazione del calore:

  •      Materiale della parete esterna: vernice a forno per lamiera d'acciaio laminata a freddo.
  •      Materiale interno: piastra in acciaio inossidabile SUS304.
  •      Materiale di conservazione del calore del corpo: schiuma di poliuretano rigido e fibra di vetro.
  •      Materiale di conservazione del calore della porta: fibra di vetro.
2. Canale dell'aria condizionata: ventilatore, riscaldatore, evaporatore, porta dell'aria e sensore di temperatura.
3. La configurazione standard del corpo della camera: un foro di perforazione del piombo, situato sulla superficie sinistra del corpo della camera, foro rotondo da φ50 mm.

4. capacità di carico del cestello della camera di prova (distribuzione uniforme),

    2 cestelli per campioni, capacità di carico di 5 kg ciascuno (distribuzione uniforme).

5. Piede di regolazione e ruota di regolazione: 4 piedini di regolazione per sostenere la camera di prova, 4 ruote di regolazione per spostare la camera di prova.
6. Porta della camera per test di shock termico : apertura singola, cerniera sinistra, maniglia destra (riferimento al disegno schematico della camera di test).
7. Ventilatore di circolazione:
  •  Esposizione ad alta temperatura/temperatura dell'anello: 3φ, 400 W, centrifuga
  •  Esposizione a bassa temperatura: 3φ, 400 W, centrifuga
8. Pannello di controllo: schermo del controller, indicatore di guasto, contaore, interfaccia R232 e dispositivo di impostazione della protezione da sovratemperatura, interruttore di alimentazione totale.

9. Sala macchine per prove di shock termico: unità di refrigerazione, dispositivo di drenaggio, ventola di scarico.

10. Quadro di controllo della distribuzione dell'energia: interruttore principale di dispersione dell'alimentazione, controller, scheda di distribuzione dell'energia, ventola di raffreddamento, motore del ventilatore posteriore del cerchio ad alta e bassa temperatura.

11. Riscaldatore: riscaldatore a striscia in lega di nichel-cromo,
      modalità di controllo del riscaldatore: ampiezza dell'impulso periodico senza contatto, SSR (relè a stato solido).
12. Foro della linea elettrica e foro di scarico: sul retro della camera di shock termico.


Disegno di assieme della camera per test di shock termico
Camera per shock termico Disegno schematico della camera di prova

Introduzione al modello di impatto caldo e freddo

Introduzione al modello di impatto caldo e freddo della camera di shock termico

Camera per prove di shock termico
