Macchina per prove universali a letto
GT-LA10
Introduzione al prodotto
Questo tester per mobili GESTER viene utilizzato per testare le proprietà meccaniche di tavoli, scrivanie, letti e letti a castello; può eseguire il carico statico orizzontale, il carico statico verticale, la prova d'impatto e la prova di durata.
-

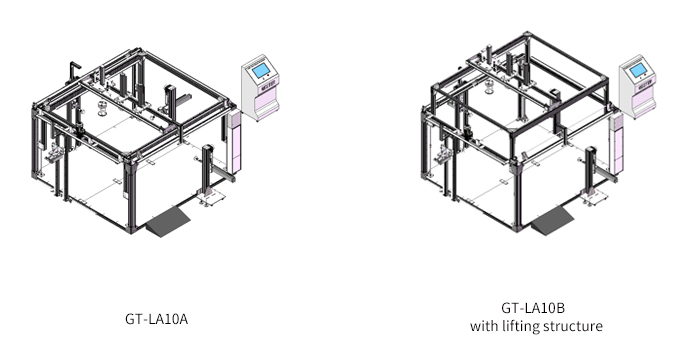

La macchina per la prova del letto adotta un design con struttura a telaio. Il telaio è realizzato in alluminio industriale di alta qualità, bello e generoso.
-
Il telaio superiore del GT-LA10B è dotato di una struttura di sollevamento e l'altezza del telaio può essere regolata in base all'altezza del campione.
-
Fino a 7 set di cilindri di carico installati, 4 set in cilindri orizzontali (2 set nel telaio e gli altri 2 set sono indipendenti e divisi, che possono essere liberamente spostati all'interno e all'esterno del telaio per adattarsi a diverse esigenze di prova), 2 set di cilindri verticali e 1 set di cilindri d'impatto sul telaio superiore. Tutti i cilindri possono essere regolati verso l'alto e verso il basso, in avanti e indietro per coprire tutte le superfici di montaggio. I 7 set di cilindri possono eseguire operazioni congiunte o indipendenti.
-
Il blocco fisso inferiore è libero di regolare la posizione per adattarsi alle diverse specifiche del campione.
-
PLC + touch screen a colori da 15 pollici per controllare le azioni della macchina; il funzionamento è intuitivo e semplice.
-
Ricerca e sviluppo indipendenti GESTER, design unico, che adotta la modalità di azionamento servomotore + cilindro per soddisfare ampiamente gli standard internazionali di precisione della forza e i doppi requisiti di velocità di prova
; il sensore di forza ad alta precisione rileva immediatamente il valore della forza; ogni gruppo di carico regola il controllo individualmente; la forza di carico è stabile e affidabile.
-
Piastra di carico rimovibile, è possibile sostituire facilmente la piastra di carico per soddisfare i diversi requisiti di prova.
Letto e letto a castello
Standard
:
EN 1725-2023 Sezione 6.6 PROVA 1,2,3,4,5,6,7,8,12
ISO19833-2018 Sezione 6.2, 6.3.1, 6.3.2, 6.4.1, 6.4.2, 6.4.3, 6.5.1, 6.5.2, 6.6
EN 747-2 Sezione 5.4,5.5,5.6.1,5.7,5.8
IS 17636-2021 (fare riferimento alla soluzione standard dettagliata)
Specifiche chiave
Modello
|
GT-LA10
UN
|
GT-LA10
B
|
Telaio
sp
UN
C
e (L*P*A)
|
5
*
4
.
8
*
2.9
M
|
5
*
4
.
8
*
3.2
M
|
Applicazione
|
per il letto
|
per
Letto a castello
|
Modalità di controllo
|
Controllo PLC
|
Sensore di forza
|
2,5 nodi
|
Modalità di controllo
|
PLC+
15 pollici
T
schermo touch + sistema GESTER
|
D
metodo di divisione
|
AIRTAC
cilindro
: 7 pezzi
Servomotore :6
pezzi
|
Fornitura d'aria
|
≥0,6 MPa
|
Alimentazione elettrica
|
CA 220V 50HZ
/60 Hz
|
Pesi della macchina
|
3000 kg
|
[se gte mso 9]>1111MicrosoftInternetExplorer402DocumentNotSpecified7.8 caratteriNormale0
Accessori:
Standard
Accessori
|
4
set
|
Dispositivo di carico orizzontale
|
2
impostato
S
|
Dispositivo di caricamento verticale
