Marca:
GESTEROggetto numero.:
GT-LA10DOrdine (MOQ):
1Tempi di consegna：
20-30 daysDettagli del prodotto

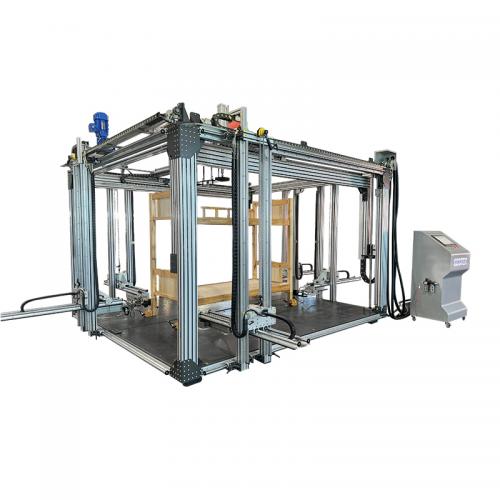

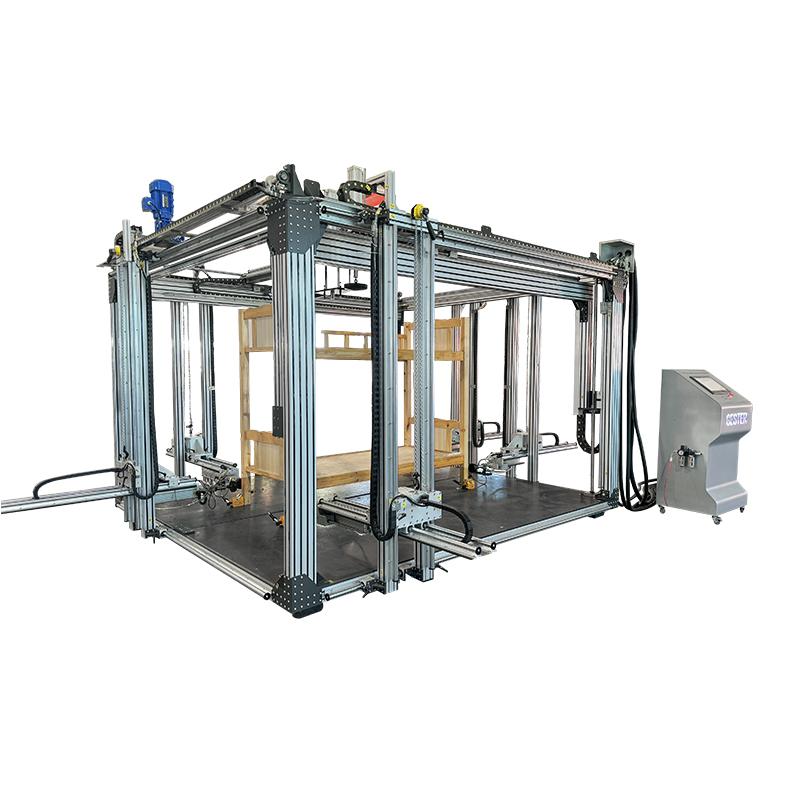

Controllo PLC della macchina di prova universale per mobili GT-LA10D
Applicazione:
Questocollaudatore di mobiliViene utilizzato per testare le proprietà meccaniche di tavoli, scrivanie, letti, culle e sedie. Può eseguire prove di carico statico orizzontale, carico statico verticale, prove di impatto e prove di durabilità.
Caratteristica:
1. La macchina per la prova dei mobili adotta un design con struttura a telaio. Il telaio è realizzato in alluminio industriale di alta qualità, bello e generoso.
3. Il blocco fisso inferiore è libero di regolare la posizione per adattarsi alle diverse specifiche del campione.
4. PLC + touch screen a colori da 15 pollici per controllare le azioni della macchina; il funzionamento è intuitivo e semplice.
5.GESTERRicerca e sviluppo indipendenti, design esclusivo, adozione del controllo della valvola proporzionale elettrica SMC + modalità di azionamento del cilindro per soddisfare ampiamente gli standard internazionali di precisione della forza e doppi requisiti di velocità di prova; il sensore di forza ad alta precisione rileva immediatamente il valore della forza; ogni gruppo di carico regola il controllo individualmente; la forza di carico è stabile e affidabile.
6. Piastra di carico rimovibile, è possibile sostituire facilmente la piastra di carico per soddisfare i diversi requisiti di prova.
|
Modalità di controllo |
Controllo PLC |
|
La lunghezza massima del campione |
3 metri |
|
Sensore di forza |
2,5 nodi |
|
Modalità di controllo |
PLC + Touch screen + Sistema GESTER |
|
Metodo di guida |
Cilindro AIRTAC: 8 pezzi Valvola proporzionale elettrica SMC 7 pezzi
|
|
|
≥0,6 MPa |
|
Alimentazione elettrica |
CA 220V 50HZ/60HZ |
|
Macchina ddimensioni |
5980 × 5680 x 3940 mm (Lunghezza×O×H) |
|
Pesi della macchina |
3000 kg |
StandardS
Tabilie Deschi&Unità di stoccaggio
EN1730-2012 Sezione 6.2, 6.3, 6.4,6.5, 6.6, 7.2, 7.3 ,
Norma BS EN 15372-2016 Prova1, Prova2, Prova3, Prova5, Prova6, Prova8, Prova10,
AS NZS 4610.3-1999 Allegato B,D,E,G,N,P,R
AS NZS 4442-1997 Allegato A,B,H,J
EN527-3, EN581-3,
GB/T 10357.1,
ISO 7170 Sezione 6.2.2, 6.4.1, 7.5.2
BS4875-7(corrispondente conISO7170)
Sedie e sgabelli
EN 1728-2012 Sezione 6.4, 6.5, 6.7, 6.12, 6.15, 6.16, 6.17,6.24,7.3, 7.4, 7.9, 8.2, 8.4.1,8.5, 8.8
EN581-2-2015(corrispondente a EN1728-2012),
EN1335-3 -2009 Sezione 7.2.1, 7.2.2, 7.3.1
EN 1729-2-2012 Sezione 5.3.2, 5.3.3, 5.3.5, 5.3.6, 5.3.7
EN 16139-2013(corrispondente a EN1728-2012)
ISO 7173-1989 Sezione 7.1, 7.2, 7.3, 7.5, 7.6, 7.7, 7.8, 7.10
BS5459-2-2000 Sezione A5.15.2
Sezione BS5459-2-2000 A5.2,
GB/T 10357.3 -2013 Sezione 4.3,6.4,4.7,4.8,4.10,4.11,6.9
Letto
EN 1725-2023 Sezione 6.6 TEST 1,2,3,4,5,6,7,8,12
EN 747-2 Sezione 5.4,5.5,5.6.1,5.7,5.8
ISO198833-2018Sezione 6.2,6.3.1,6.3.2,6.4.1,6.4.2,6.4.3,6.5.1,6.5.2, 6.6
Accessori
|
StandardAccessori |
5 set |
Dispositivo di carico orizzontale |
|
2 impostatoS |
Dispositivo di caricamento verticale |
|
|
1 set |
|
|
|
2 pezzi |
GT-LB01-2 Tappetino di carico per sedile |
|
|
2 pezzi |
GT-LB01-3 Tappetino di carico per sedili più piccolo |
|
|
2 pezzi |
GT-LB01-4 Pattino di carico posteriore |
|
|
7 pezzi |
GT-LB01-5 Piattaforma di carico locale |
|
|
1 set |
Dispositivo di impatto del sedile GT-LB01-6 |
|
|
1 secondot (350 libbre) |
Dispositivo di impatto del tipo a sacco BIFMA GT-LB01-11 |
|
|
7 pezzi |
Sensore di forza |
|
|
7 pezzi |
Elettrico Pproporzionale valve |
|
|
1 set |
Motore |
|
|
8 pezzi |
Tappi |
|
|
OpzionaleUNaccessori |
1 impostato |
GT-LB01-1A Modello del punto di carico |
|
1 impostato |
Martello a percussione GT-LB01-7 |
|
|
2 impostatoS |
GT-LA25 Massa di prova del letto a castello |
|
|
4 pezzi |
Piattaforma di carico da 75 mm*75 mm |
|
|
1 set |
Disco da 100 kg con peso sovrapposto |
|
|
1 pz |
Piattaforma di carico Φ300MM |
|
|
1 pz |
Piattaforma di carico Φ400MM |
|
|
1 set |
GT-MA12B |
