Differenza tra due tipi di impugnature per il tester di flessione di resistenza Bally Mar 20, 2019

GESTER Instruments co.,ltd è impegnata professionalmente nella produzione e nella ricerca e sviluppo di apparecchiature per prove fisiche Con molti anni di esperienza nella fornitura totale soluzione di test GESTER diventa una delle aziende leader nel campo delle macchine di prova. Grazie alla sua avanzata tecnologia di progettazione e filosofia, all'eccellente tecnologia di produzione e al rigoroso sistema di gestione della qualità, GESTER riesce a fornire prodotti di livello mondiale per noti istituti di prova, collaborando con numerose organizzazioni internazionali di normazione e fornendo tutti i materiali di consumo standard per i test di laboratorio.


La nostra azienda dispone di un proprio centro di ricerca e produzione certificato ISO 9001:2000, in grado di fornire soluzioni complete per una vasta gamma di macchine di prova. Tutte le nostre macchine sono conformi agli standard internazionali ASTM, ISO, JIS, AATCC, IWTO, BS, DIN ecc. Per garantire l'accuratezza e l'autorevolezza dei risultati dei test, tutti i prodotti saranno calibrati da personale qualificato del laboratorio centrale prima della spedizione dalla fabbrica. I nostri prodotti sono utilizzati da numerose e rinomate organizzazioni di controllo qualità in patria e all'estero.

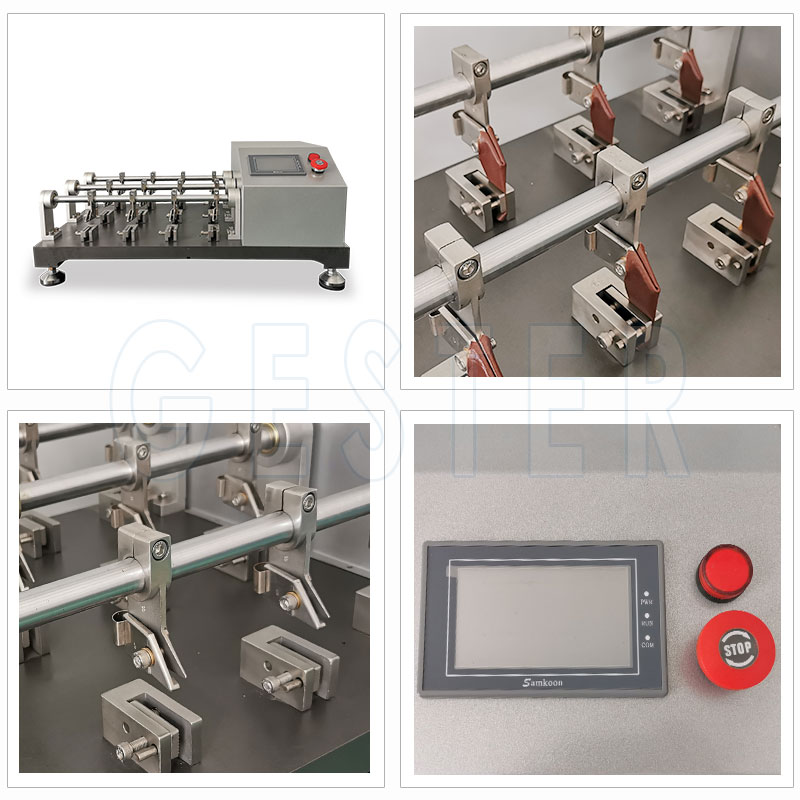

GESTER GT-KC10A Tester di resistenza alla flessione Bally ha due tipi di impugnature A, B e la differenza sta nelle impugnature superiori.


Il tipo di impugnatura è conforme allo standard seguente:

SATRA TM 55;IULTCS/IUP 20-1; ISO17694; EN 13512 ;EN 344-1 sezione 5.13.1.3 e allegato C;EN ISO 20344 sezione 6.6.2.8;GB/T20991 sezione 6.6.2.8;AS/NZS 2210.2 sezione 6.6.2.8;JIS-K6545.


Tester di flessione della pelle Bally L'impugnatura di tipo B è conforme allo standard seguente:

ISO 32100; DIN53351; ISO 5402-1;GE-24;ASTM D 6182.


Poiché entrambi i morsetti sono adatti a numerosi standard, per tolleranze più piccole, che vengono considerate lo stesso standard, vengono prese le stesse dimensioni di base e tolleranze diverse.


La differenza principale tra le due impugnature è la seguente:






Come mostrato nelle figure, fig. 1 per l'impugnatura superiore di tipo A, fig. 2 per l'impugnatura superiore di tipo B


Entrambe le morse superiori sono costituite da due piastre, una per ABCFD e una per EGHCF. Le principali differenze tra le due morse superiori sono:


1. Lo spessore del deflettore di tipo A ADFE è di 4 mm.

Mentre lo spessore per le impugnature di tipo B, deflettore ABCFD, EGHCF è 4±0,2 mm e il deflettore L(ADFE) può essere aggiunto a 8 mm rispetto al campione di prova.


2. La lunghezza orizzontale e l'altezza verticale della rampa di serraggio superiore tipo A CD sono entrambe pari a 25 mm (D è l'intersezione tra CF e estensione AD).

La differenza di altezza orizzontale tra la superficie del morsetto superiore di tipo B BC ed EF è 22,5±1 mm, la distanza orizzontale tra il nucleo del foro e l'angolo acuto F è 23,2±0,2 mm e il diametro del foro K deve essere ∮50,0±0,5 mm.



3. L'angolo tra DF e CF del morsetto superiore di tipo A è un raggio di 2 mm.

Il morsetto superiore di tipo B DF è: un piano inclinato di 150 gradi verso l'alto (∠ADF=150°) con la superficie inferiore AD. Il piano DF e il piano inclinato CF sono archi di raggio 2 mm.
