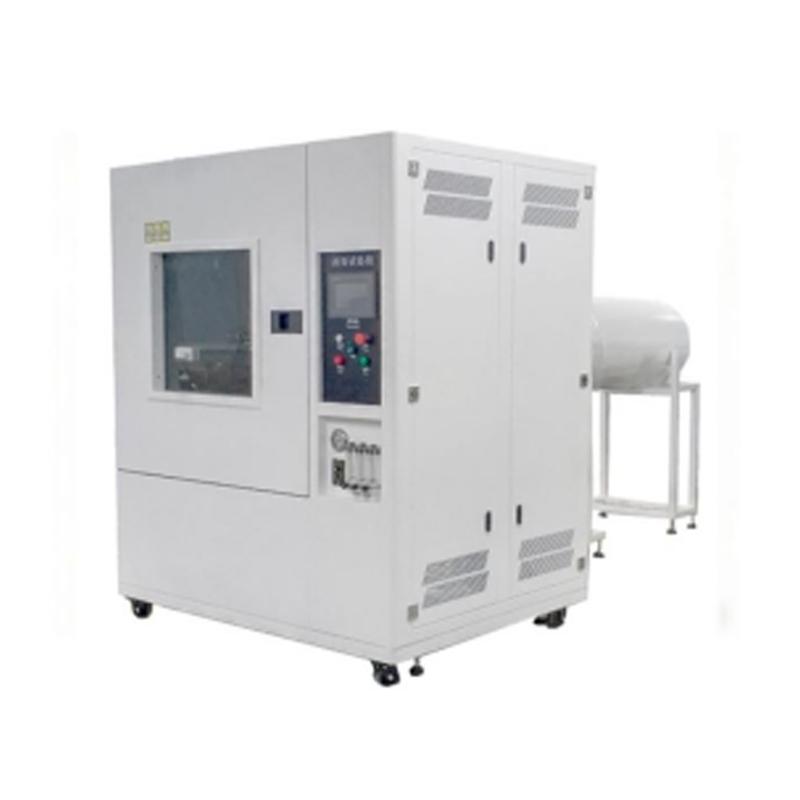

Camera per test di pioggia a spruzzo IPX 123456 GT-F62

Camera di prova orizzontale per spruzzi di pioggia GT-F62è un sistema di test di infiltrazione d'acqua tutto in uno progettato per eseguireIPX1, IPX2, IPX3, IPX4, IPX5 e IPX6prove di protezione in un'unica unità. Pienamente conforme aIEC 60529, GB 4208, GB 2423.38 e GB 4706.32Valuta la resistenza all'acqua di componenti automobilistici, dispositivi elettronici, quadri elettrici e prodotti di illuminazione in condizioni di pioggia simulate.


La camera di prova per la pioggia GT-F62 è disponibile in500 litri, 1000 litri e 1500 litriopzioni di capacità. Controllato tramite unPannello touchscreen PLC (Teelong), integra un piatto girevole inclinabile di 15°, un tubo oscillante R400/R600mm e unMeccanismo elettrico a test di oscillazione della testina di spruzzo per la certificazione IPX5/6.

  • Marca:

    GESTER
  • Oggetto numero.:

    GT-F62
  • Ordine (MOQ):

    1
  • Tempi di consegna:

    15-30 Days
  • Dettagli del prodotto

Camera di prova per spruzzi di pioggia orizzontale IPX 123456


Introduzione del prodotto

Applicazione:

QuestoCamera di prova per spruzzi di pioggia IPX1-IPX6Viene utilizzato principalmente per testare le prestazioni dei prodotti durante lo stoccaggio, il trasporto e l'utilizzo in condizioni climatiche piovose. È applicabile per testare le prestazioni fisiche e altre caratteristiche di prodotti elettronici ed elettrici, lampade, quadri elettrici, componenti elettrici, automobili, motociclette e loro parti in condizioni di pioggia simulate. Dopo il test, le prestazioni del prodotto vengono verificate per valutare se soddisfano i requisiti, in modo da facilitare la progettazione, il miglioramento, la verifica e l'ispezione in fabbrica del prodotto.


Standard:

GB2423.38-90, GB4706.32, IEC 60529, GB 4208, ecc.


Specifiche principali


Modello

GT-F62-500

GT-F62-1000

GT-F62-1500

Capacità

500 litri

1000 litri

1500 litri

Dimensioni della camera interna

(mm, W×D×H)

800×800×800 mm

1000×1000×1000

1500×1500×1500

Dimensioni della camera esterna

(mm, W×D×H)

1380×3600×1750

1480×3800×1800

18900×4300×2300

dimensione dell'area di gocciolamento

(mm, W×D×H)

600×600×60

800×800×60

800×800×80

Distanza tra la vaschetta di gocciolamento dell'acqua e la camera di campionamento.

200 mm (interno)

Diametro del foro di gocciolamento

φ0,4 mm

Spaziatura dei fori di spruzzo dell'acqua

20 mm

Piovosità

1±0,5 mm/min, 3±0,5 mm/min

piatto girevole

IPX1: orizzontale;

IPX2: inclinabile di 15°

Fonte d'aria

Preparato dall'acquirente, fonte d'aria con pressione superiore a 5 kg

IP34

Raggio di oscillazione del tubo(mm)

400

600

Distanza tra l'ugello di spruzzatura e il campione

200 mm (interno)

Spaziatura dei fori di spruzzo dell'acqua

50 mm

Gamma di angoli di oscillazione del tubo di spruzzo

120°, 320° (configurabile)

Angolo dell'ugello incluso

IPX3:120°

IPX4:180°

velocità di rotazione del tubo

30°/s

Velocità di oscillazione

IP3: 15 volte/min;

IP4: 5 volte/min volte/min

diametro del foro di spruzzo dell'acqua

φ0,4 mm

Portata per foro di spruzzo dell'acqua

0,07(±5%)L/min

pressione dello spruzzo d'acqua

80-150 kPa

Sistema di spruzzatura

IPX3: 16 ugelli;

IPX4: 25 ugelli

portata dell'acqua

IPX3: 1,1 L/min,

IPX4: 1,8 L/min

IP56

Numero di ugelli di spruzzo

Testina di spruzzo IPX5, 1 pz; Ugello spruzzatore con grado di protezione IPX6, 1 pz (2 in totale)

superficie ricevente l'acqua

Lato del prodotto

Distanza tra l'ugello di spruzzatura e il campione

2500~3000 mm (o entro tale intervallo)

Diametro interno del foro di spruzzo

IPX5: φ6,3 mm,

IPX6: φ12,5mm

portata dello spruzzo d'acqua

IPX5: 12,5±0,625 L/min,

IPX6: 100±5 L/min

diametro del tubo

1 pezzo di tubo ad alta pressione da 1/2 pollice; 1 pezzo di tubo ad alta pressione da 1 pollice rispettivamente

pressione dello spruzzo d'acqua

30~200 kPa (regolato in base alla portata)

Tempo di spruzzo continuo dell'acqua

3, 10, 30, 9999 minuti (regolabile)

Controllo del tempo di esecuzione

1~9999 minuti (regolabile)

Sistema di circolazione dell'acqua

Garantisce il riciclo della fonte idrica

Manometro per la pressione dello spruzzo d'acqua

Visualizza la pressione dello spruzzo d'acqua

Controllo del flusso e della pressione

Misuratore di portata meccanico




Domande frequenti tecniche incentrate sul prodotto

D1: Come esegue il GT-F62 i test multigrado da IPX1 a IPX6 secondo le norme IEC 60529 e GB 4208?

UN:Il GT-F62 integra moduli di test dedicati gestiti dal sistema touchscreen PLC Teelong, sviluppato internamente.:

  • Test di resistenza alle gocce d'acqua IPX1 e IPX2:Serbatoio di raccolta a montaggio superiore con fori da Ø0,4 mm; il piatto girevole rimane orizzontale per IPX1 e si inclina di 15° per IPX2.

  • Test di resistenza agli spruzzi d'acqua IPX3 e IPX4:Tubo oscillante con 16 ugelli (IPX3, angolo di 120°) o 25 ugelli (IPX4, angolo di 180°) che oscillano a 30°/s.

  • Test di resistenza agli spruzzi d'acqua IPX5 e IPX6:Ugelli a spruzzo ad alta pressione da Ø6,3 mm (IPX5) e Ø12,5 mm (IPX6) montati lateralmente.caratterizzato da unmeccanismo elettrico di oscillazione verticalecon involucro protettivo.


D2: Come funziona il dispositivo di oscillazione elettrico per la testina di spruzzo IPX5/IPX6?

UN:Gli ugelli di spruzzatura IPX5 e IPX6 sono montati su un telaio di supporto laterale dedicato dotato di un meccanismo di oscillazione elettrico verticale.Protetta da una copertura di protezione esterna, la funzione di oscillazione elettrica può essere attivata o disattivata direttamente sul pannello touchscreen per fornire una copertura controllata del getto d'acqua orizzontale e verticale sul campione..


D3: Quali tipi di prodotti possono essere testati nella camera di prova a spruzzo di pioggia orizzontale GT-F62?

UN:Il GT-F62 è ideale per testare la resistenza fisica all'ingresso di acqua di prodotti elettronici, lampade, armadi elettrici, componenti elettrici, automobili, motociclette e ricambi auto durante lo stoccaggio, il trasporto e il funzionamento.È dotato di un piatto girevole impermeabile regolabile in altezza (1-7 giri/min) con una capacità di carico massima di20 kg.


D4: Perché scegliere GESTER come partner per la produzione della vostra camera di prova per la pioggia?

UN:In qualità di produttore professionale di apparecchiature per test fisici con quasi 30 anni di esperienza in ricerca e sviluppo e produzione, GESTER realizza apparecchiature di alta precisionecamere di prova per la pioggiadirettamente dalla nostra fabbricaApplichiamo un rigoroso controllo di qualità utilizzando componenti di prima scelta (ad esempio, touchscreen MCGS, PLC XINJE, interruttori CHINT, alimentatori Mean Well)., offrendo prezzi direttamente dalla fabbrica e supporto tecnico a vita in tutto il mondo.
