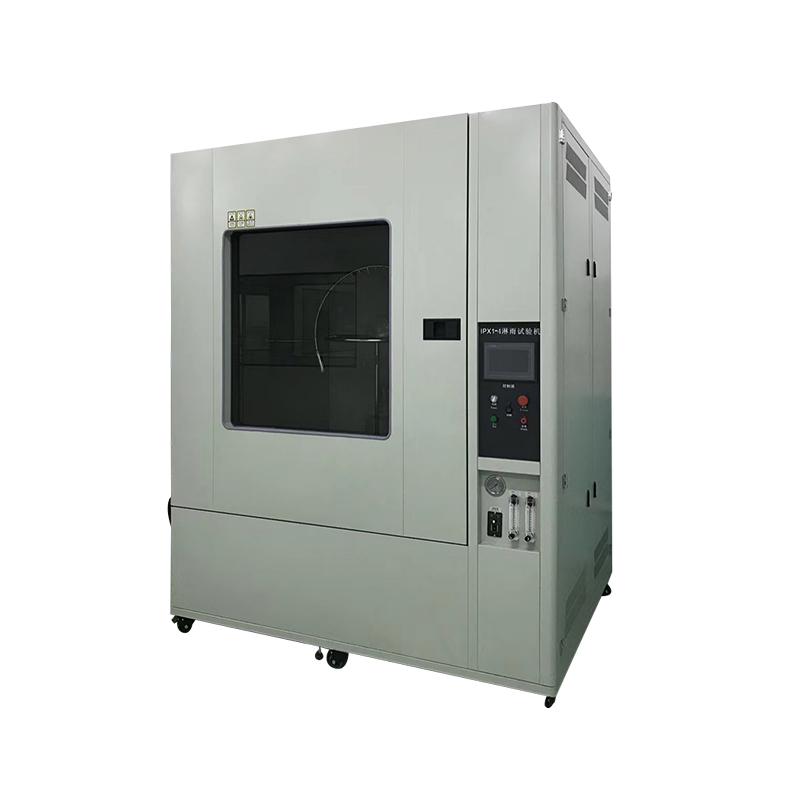

Camera di prova per pioggia GT-F61È un sistema di test ambientali ad alta precisione progettato per valutare la resistenza all'ingresso di acqua e l'integrità della tenuta di illuminazione automobilistica, motori elettrici, componenti elettronici e custodie elettriche. Il GT-F61 integra in un unico sistema compatto test di gocciolamento verticale, gocciolamento inclinato a 15°, spruzzatura a pioggia con tubo oscillante e test di spruzzo.
Guidato da un'intuizioneController touchscreen LCDprecisionecontrollo del tubo oscillante tramite motore passo-passoe liscioregolazione della velocità di rotazione del motoriduttore, GESTER GT-F61 offre una temporizzazione precisa del test (regolabile da 0s fino a 99h 59m 59s / 1–999.999 min) e un doppio monitoraggio del flusso/pressione tramite flussimetri digitali e manometri a molla in acciaio inossidabile. Costruito conacciaio inossidabile SUS#304GESTER offre fornitura diretta dalla fabbrica, dimensioni delle camere personalizzate e consegne rapide in tutto il mondo.
Marca:
GESTEROggetto numero.:
GT-F61Ordine (MOQ):
1Dettagli del prodotto
Camera di prova per test di pioggia IPX1234 |Camera di prova impermeabile
Applicazione:
È adatto per prodotti elettrici ed elettronici che potrebbero essere esposti all'acqua durante il trasporto, lo stoccaggio o l'utilizzo, ad esempio a causa di forti piogge, pioggia battente, sistemi di irrigazione, schizzi d'acqua dalle ruote, getti d'acqua o mare mosso. Questo prodotto adotta un design scientifico che consente all'apparecchiatura di simulare realisticamente diversi ambienti come gocciolamento, pioggia, schizzi e spruzzi. Il sistema di controllo avanzato e completo, insieme alla tecnologia di conversione di frequenza, permette la regolazione automatica dell'angolo di rotazione del supporto per il campione di pioggia, dell'angolo di oscillazione del braccio di nebulizzazione dell'acqua e della frequenza di oscillazione del volume di nebulizzazione dell'acqua.
GB 4208, GB 10485, GB 4942, GB/T 2423,38, GB/T 2423,23
|
Modello |
GT-F61-500 |
GT-F61-1000 |
|
IP12 |
||
|
Volume interno nominale |
500 litri |
1000 litri |
|
Dimensione internas (W*H*D) |
800×800×800 mm |
1000×1000×1000mm |
|
intelligenzas (W*H*D) |
≈1300×970××1700 mm |
≈1600×1200×1900 mm |
|
Dimensioni dell'area di gocciolamento |
600×600×60 mm |
800×800×60 mm |
|
Distanza dal serbatoio di raccolta al campione |
200 mm |
|
|
Diametro del foro di scolo |
φ0,4 mm |
|
|
Spaziatura degli ugelli di spruzzatura |
20 mm |
|
|
Tasso di precipitazione |
1+0,5 mm/min;3+0,5 mm/min |
|
|
piatto girevole |
IPX1: piatto girevole orizzontale; IPX2: piatto girevole inclinabile di 15° |
|
|
Fornitura di aria |
IL utente dovrà fornire unaria fonte di 5 kg o più. |
|
|
IP34 |
||
|
Raggio del tubo oscillante |
300 mm |
400 mm |
|
Distanza dell'ugello dal campione |
200mm (entro) |
|
|
Spaziatura degli ugelli di spruzzatura |
50 mm |
|
|
Intervallo di angolo di oscillazione del tubo oscillante |
120°～320° (regolabile) |
|
|
Angolo dell'ugello |
120°(IP3); 180° (IP4) |
|
|
Velocità del tubo oscillante |
30°/s; velocità di oscillazione: IPX3: 15 volte/min, IPX4: 5 volte/min |
|
|
diametro del foro di spruzzo |
φ0,4（mm) |
|
|
Portata per foro di spruzzo |
0,07 L/min +5% |
|
|
pressione dell'acqua spruzzata |
80-150 (Kpa) |
|
|
Fonte e consumo dell'acqua |
8 litri/giorno di acqua purificataacquao acqua distillata |
|
|
Sistema di controllo |
Touchscreen PLC sviluppato internamente controller |
|
|
Sistema di spruzzatura |
IP3:12 ugelli; IP4: 18 ugelli |
IP3: 16 ugelli; IP4:25 ugelli |
|
portata dell'acqua |
IP3: 0,84 L(min) IP4: 1,26 L (min) |
IP3: 1,1 L(min) IP4: 1,8 L (min) |
|
Materiale della camera interna |
acciaio inossidabile SUS304 |
|
|
Materiale della camera esterna |
acciaio inossidabile SUS304 |
|
|
Sistema comune |
||
|
Altezza del piatto girevole |
100 mm (regolabile) |
|
|
velocità del piatto girevole |
1–7 giri/min (regolabile) |
|
|
Diametro del piatto girevole |
400 mm |
|
|
Capacità di sviluppo |
20 kg |
|
D1: Quali sono i requisiti di installazione, alimentazione e ambientali per la camera di simulazione della pioggia GT-F61?
UN:Per garantire prestazioni ottimali e un funzionamento sicuro, il vostro laboratorio deve soddisfare le seguenti condizioni del sito:
D2: Quali sistemi di protezione di sicurezza sono integrati nella camera di prova ambientale GESTER?
UN:Come professionistaproduttore di camere ambientaliLa sicurezza e la durata delle apparecchiature sono elementi intrinseci del nostro progetto. Il GT-F61 è dotato di un sistema di protezione completo a 5 livelli, che comprende:
D3: GESTER può personalizzare le dimensioni della camera e le configurazioni di alimentazione per gli standard elettrici esteri?
UN:Sì. In qualità di produttore diretto di apparecchiature per test fisici con quasi 30 anni di esperienza ingegneristica, GESTER offre una personalizzazione completa. Possiamo adattare le dimensioni della camera interna/esterna, la capacità di carico del piatto girevole e le configurazioni di alimentazione (ad esempio, 220 V/380 V, 50 Hz/60 Hz) per soddisfare le esigenze della rete elettrica locale e dei campioni da testare.
D4: Come vengono gestite l'installazione, la calibrazione e l'assistenza post-vendita per gli ordini internazionali?
UN:Ogni camera iperbarica viene sottoposta a una completa pre-messa in servizio prima della spedizione. Forniamo manuali dettagliati in inglese, schemi elettrici e video dimostrativi. Per la manutenzione, GESTER offre supporto tecnico remoto a vita (risposta entro 24 ore) e spedizione rapida dei componenti di ricambio. Su richiesta, sono disponibili anche l'installazione in loco e il supporto per la calibrazione da parte di terzi.
